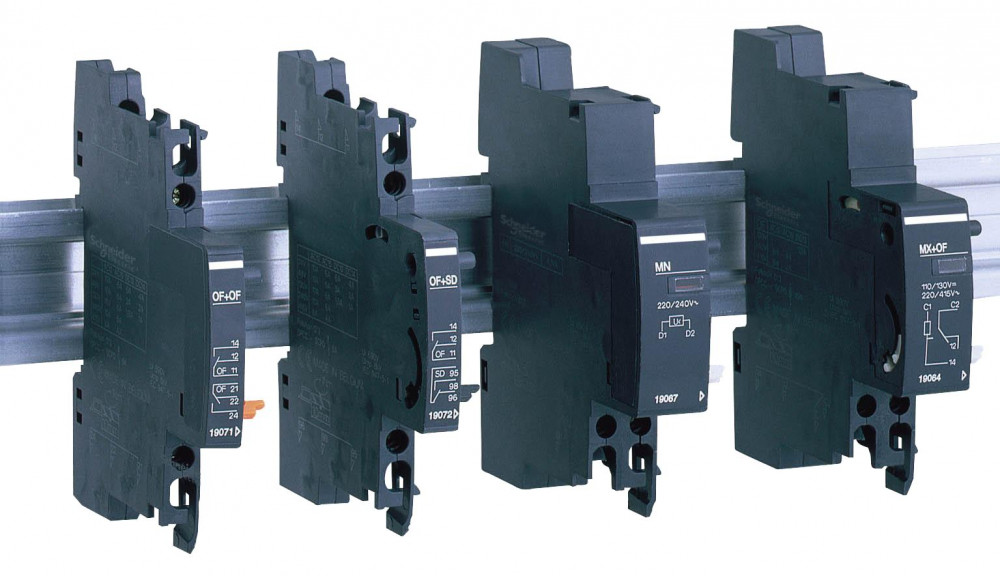

19064 РАСЦЕПИТЕЛЬИТЕЛЬ MX+OF 230-415В ДЛЯ NG125

Видео обзоры

Тариф: Москва (Лобня, RU01), Екатеринбург (RU06)

Страна производитель: Бельгия

Бренд: Schneider Electric

Референс: 19064

Описание: РАСЦЕПИТЕЛЬИТЕЛЬ MX+OF 230-415В ДЛЯ NG125

Дополнительное описание: Расцепитель MX+OF 230-415В для NG125. диапазон: Acti 9 - тип устройства или его аксессуаров: независимый расцепитель с ОЗ контактом - краткое название устройства: MX + Откр./Закр. - состав сигнальных контактов: 1 выводное реле с НЗ/НО контактами - [Icw] номинальный кратковременно допустимый ток: 1 А в 130 V постоянный ток, 2 А в и lt;= 48 V постоянный ток - напряжение цепи управления: 230…415 V пер. ток 50/60 Hz, 110…130 V пост. ток - совместимость изделий: NG125. Преимущества: .. применения: .. Преимущества: Максимальные возможности в модульном исполнении Обладая преимуществом простоты монтажа при модульном исполнении, автоматические выключатели NG125 сочетают производительность и прочность, необходимые в большинстве требовательных промышленных электрических установок.... применения: Обеспечение защиты в любых зданиях промышленных предприятий и организаций сферы услуг:, Защита вводов в модульном шкафе, Выводы в силовых распределительных щитах.... Преимущества: Максимальные возможности в модульном исполнении Простота сочетания модулей Vigi NG125 с автоматами NG125 облегчает выполнение монтажа.. Модули Vigi NG125 с защитой типа и quot;si и quot; полностью защищены от помех, благодаря чему устраняется множество проблем.... применения: Обеспечение в любых зданиях промышленных предприятий и организаций сферы услуг защиты от:, поражения электрическим током (в соответствии со стандартами на электрические установки МЭК 364 и национальными стандартами), опасность пожара вследствие прохождения токов утечки через строительные материалы.. Преимущества: The maximum in modular format. Benefiting from all the simplicity of modular installation, the NG125 circuit-breaker combines performance and robustness required in the most demanding industrial installations.... применения: Protection in all industrial and tertiary buildings:, Protection of motor supply circuits in power switchboards.. Преимущества: Автоматический выключатель NG125 сочетает в себе производительность и надежность, необходимую в самых сложных промышленных установках.... применения: Защита в промышленных и непроизводственных зданиях:..

Линейка: Acti9

Версия Etim: 7

Класс ETIM: EC001023

Скопировать ссылку на товар:

Скопировать URL

Материалы для скачивания:

Статьи
Изображения
Каталоги и доп. материалы
Сертификаты

Скачать выбранные материалы ()

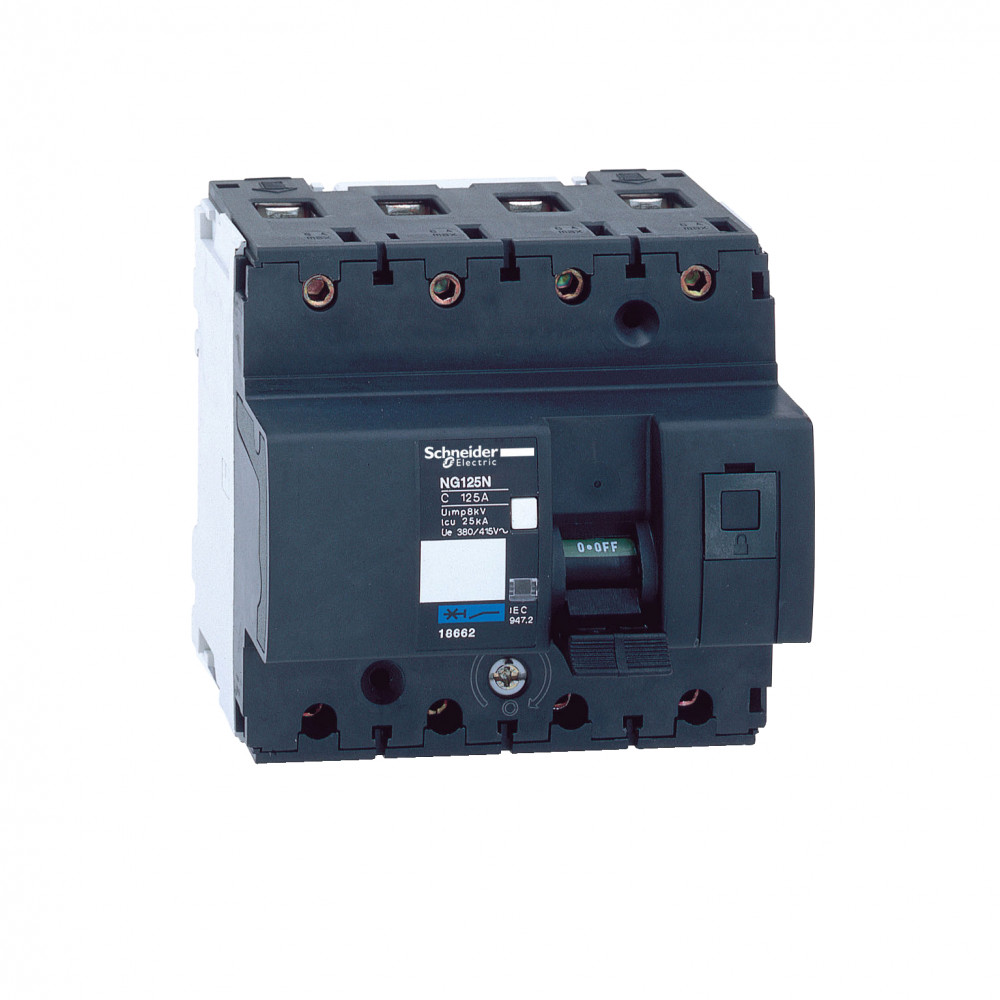

АВТ. ВЫКЛ. NG125H 1П 10A C

АВТ. ВЫКЛ. NG125H 1П 20A C

АВТ. ВЫКЛ. NG125H 1П 16A C

АВТ. ВЫКЛ. NG125N 3П 63A C

АВТ. ВЫКЛ. NG125H 3П 63A C

АВТ. ВЫКЛ. NG125N 4П 125A C

АВТ. ВЫКЛ. NG125H 2П 20A C

АВТ. ВЫКЛ. NG125H 3П 10A C

АВТ. ВЫКЛ. NG125N 4П 80A C

АВТ. ВЫКЛ. NG125N 3П 80A C

Продуктовая иерархия для 19064

COS1	Описание COS1	COS2	Описание COS2	COS3	Описание COS3
15PVF	Оборуд. SE FD OLD (Acti9, Easy9, Resi9)	AC9	Acti9	NGA	Acti9 (NG125 доп. контакты)

Сертификаты

Сертификат
ТС RU С-FR.МЕ77.В.00512	Скачать
ТС RU С-FR.МЛ26.В.00283	Скачать
ТС RU С-FR.БЛ08.В.01597	Скачать
С-FR.ПБ49.В.00342	Скачать
Acti9_Multi9_Compact_Masterpact_GV_GS_2017	Скачать
ЕАЭС № RU Д-FR.РА01.В.18093_20	Скачать
ЕАЭС RU С-FR.АБ53.В.00505_21	Скачать
ЕАЭС № RU Д-FR.РА02.В.69537_22	Скачать
Acti9_Multi9_Compact_Masterpact_GV_GS_2022	Скачать
ЕАЭС № RU Д-FR.РА03.В.86562_22	Скачать
ЕАЭС N RU Д-FR.РА01.В.39614_23	Скачать

ETIM 7

ETIM-класс	EC001023	Шунтовой/независимый расцепитель (для силового выключателя)
Количество нормально разомкнутых (НО) контактов	EF008256	0
Тип подключения	EF003961	Винтовое соединение (EV000415)
Количество нормально замкнутых (НЗ) контактов	EF008255	0
Тип напряжения управления	EF008242	AC/DC (EV000509)
Номин. напряжение питания цепи управления Us постоян. тока DC	EF003980	110...130 В
Номин. напряжение питания цепи управления Us AC 60 Гц	EF003979	110...415 В
Номин. напряжение питания цепи управления Us AC 50 Гц	EF003978	230...415 В
Количество переключающих (перекидных) контактов	EF008257	1
Подходит для силового выключателя	EF005863	true
Подходит для защитного выключателя двигателя	EF005826	false
Подходит для реле перегрузки	EF001545	false
Подходит для выключателя-разъединителя	EF001543	true
Конечное значение диапазона тока срабатывания расцепителя короткого замыкания	EF008188	(NA) А
Начальное значение диапазона тока срабатывания расцепителя короткого замыкания	EF008187	(NA) А

Другие версии Etim

ETIM 6

ETIM-класс	EC001023	Шунтовой/независимый расцепитель (для силового выключателя)
Количество нормально разомкнутых (НО) контактов	EF008256	0
Тип подключения	EF003961	Винтовое соединение (EV000415)
Количество нормально замкнутых (НЗ) контактов	EF008255	0
Тип напряжения управления	EF008242	AC/DC (EV000509)
Номин. напряжение питания цепи управления Us постоян. тока DC	EF003980	110...130 В
Номин. напряжение питания цепи управления Us AC 60 Гц	EF003979	110...415 В
Номин. напряжение питания цепи управления Us AC 50 Гц	EF003978	230...415 В
Количество переключающих (перекидных) контактов	EF008257	1
Подходит для силового выключателя	EF005863	true
Подходит для защитного выключателя двигателя	EF005826	false
Подходит для реле перегрузки	EF001545	false
Подходит для выключателя-разъединителя	EF001543	true
Конечное значение диапазона тока срабатывания расцепителя короткого замыкания	EF008188	(UN) А
Начальное значение диапазона тока срабатывания расцепителя короткого замыкания	EF008187	(UN) А

Логистические данные Брутто

Тип упаковки	Уровень	Кол-во	Ед. изм.	Штрихкод	Длина	Ширина	Высота	Ед. изм. размера	Вес	Ед. изм. Веса
PCE Оптимальное количество товара в упаковке относительно минимальной партии заказа.	1	1	шт.	3303430190646	10.6	7.8	3.3	см.	127	г.
BB1	2	6	шт.	23303430190640	24	9	12	см.	824	г.
S03	3	54	шт.	43303430190644	40	30	30	см.	7.922	кг.

Логистические данные Нетто

Ширина	33 мм
Высота	106 мм
Глубина	78 мм
Вес	0.129 кг

Дополнительные характеристики

Монтажная опора	35 мм симметричная DIN-рейка
[ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-5-1
Код совместимости	MX + OF
Сегмент рынка	малые коммерческие предприятия
Длина зачистки проводов	10 мм
Момент затяжки	1-1 Н-м
Соединения – клеммы	плоская клемма - 1 кабель (-и) 0.5-2.5 мм² - жесткий плоская клемма - 1 кабель (-и) 0.5-1.5 мм² - гибкий плоская клемма - 1 кабель (-и) 0.5-1.5 мм² - гибкий с наконечником плоская клемма - 2 кабель (-и) 2.5-2.5 мм² - гибкий плоская клемма - 2 кабель (-и) 2.5-2.5 мм² - жесткий плоская клемма - 2 кабель (-и) 1.5-1.5 мм² - гибкий с наконечником
Исполнение выключателя	стационарный
Электрическая износостойкость	10000 циклы в соответствии с EN/IEC 60947-5-1
[up] номинальное импульсное выдерживаемое напряжение	8 кВ в соответствии с EN/IEC 60947-5-1
Индикатор наличия напряжения	индикатор действия
Совместимость серий продукта	Vigi NG125 Acti 9 NG125LMA Acti 9 NG125NA Acti 9 NG125

Условия эксплуатации

Стандарты	EN/IEC 60947-5-1
Степень загрязнения	3 в соответствии с EN/IEC 60947-5-1
Подготовка к работе в тропических условиях	2 в соответствии с EN/IEC 60947-5-1
Относительная влажность	95-95 % в 55-55 °C
Категория перенапряжения	II
Рабочая температура	-25-60 °C
Степень защиты ip	IP20 B в соответствии с EN/IEC 60947-5-1 IP4 в соответствии с EN/IEC 60947-5-1
Сертификаты	ASEFA ASTA LCIE KEMA
Температура окружающей среды при хранении	-40-85 °C

Экологичность предложения

Регламент reach	Содержание особо опасных веществ не превышает пороговую величину
Информация об исключениях по регламенту rohs	да
Не содержит ртути	да
Weee	На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
Регламент rohs китая	Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
Профиль кругооборота	N/A
Директива ec rohs	Соответствует
Не содержит токсичных тяжелых металлов	да
Не содержит особо опасных веществ согласно декларации reach	да

Основные характеристики

Состав сигнальных контактов	1 выводное реле с НЗ/НО контактами
Напряжение цепи управления	230...415 V пер. ток 50/60 Hz 110...130 V пост. ток
Шаг 9 мм	4
Серия	Acti 9
[ie] номинальный рабочий ток	3 А в >= 240 V переменный ток 6 А в < 240 V переменный ток 1 А в 130 V постоянный ток 2 А в <= 48 V постоянный ток 6 А в <= 24 V переменный ток
Серия продукта	NG125
Краткое название устройства	MX + Откр./Закр.
Тип продукта	независимый расцепитель с ОЗ контактом
Совместимость продукта	NG125
