A9F79216 АВТ. ВЫКЛ.iC60N 2П 16A C
A9F79216 АВТ. ВЫКЛ.iC60N 2П 16A C
Тариф: Не тарифный
Страна производитель: Франция
Бренд: Schneider Electric
Референс: A9F79216
Описание: АВТ. ВЫКЛ.iC60N 2П 16A C
Дополнительное описание: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60N 2П 16A C. Аппараты iC60N отвечают требованиям как бытового (ГОСТ Р 50345), так и промышленного (ГОСТ 50030.2) стандартов. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Обеспечивают возможность секционирования в промышленных электроустановках. Сигнализируют об аварийном отключении посредством индикатора состояния - функция Visi Trip. Обеспечивают видимый разрыв, благодаря зеленой полосе над тумблером включения - функция Visi Safe.
Линейка: Acti9
Версия Etim: 7
Класс ETIM: EC000042
Скопировать ссылку на товар:
Скопировать URL
iOF КОНТАКТ СОСТОЯНИЯ (АКТИ 9)...
A9A26924
iOF КОНТАКТ СОСТОЯНИЯ (АКТИ 9)
ОСНОВАНИЕ ДЛЯ ВТЫЧН УСТ iC60 i...
A9A27003
ОСНОВАНИЕ ДЛЯ ВТЫЧН УСТ iC60 iID 18ММ
2 ГРЕБЕНЧАТЫЕ ШИНКИ 2П. 48 МОД...
A9XPH224
2 ГРЕБЕНЧАТЫЕ ШИНКИ 2П. 48 МОД. 9ММ
БЕСПРОВОДНЫЙ ДАТЧИК ACTI9 POWE...
A9MEM1560
БЕСПРОВОДНЫЙ ДАТЧИК ACTI9 POWERTAG FLEX 63А 1P+N =S=
iSD КОНТАКТ СОСТОЯНИЯ (АКТИ 9)...
A9A26927
iSD КОНТАКТ СОСТОЯНИЯ (АКТИ 9)
КОМПЛЕКТ 10 НАВЕСНЫХ БЛОКИРОВО...
A9A26970
КОМПЛЕКТ 10 НАВЕСНЫХ БЛОКИРОВОК ДЛЯ iC60, iID
гребенчатая шинка 2Р 100А 12 м...
A9XPH212
гребенчатая шинка 2Р 100А 12 модулей
БЕСПРОВОДНЫЙ ДАТЧИК ACTI9 POWE...

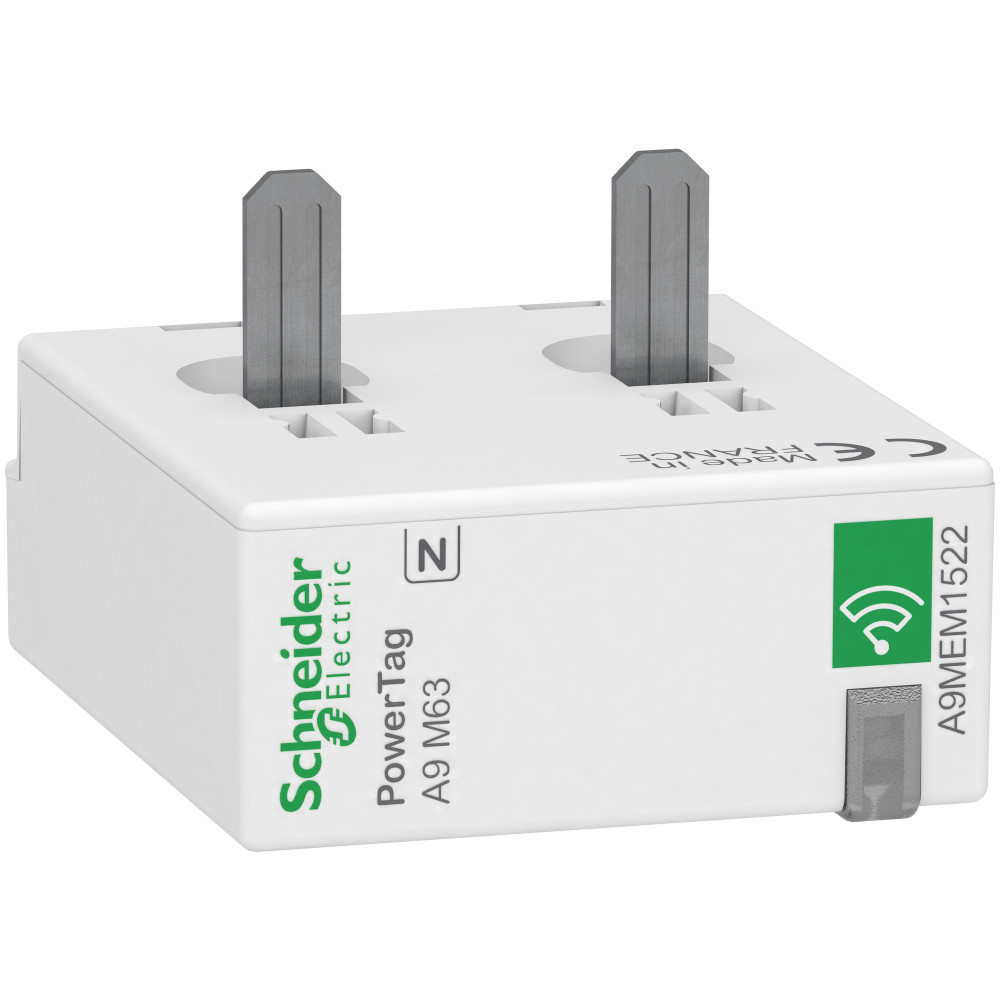

A9MEM1522
БЕСПРОВОДНЫЙ ДАТЧИК ACTI9 POWERTAG 63А 1P+N / 2P НИЖЕ АППАРАТА
iOF/SD+OF КОНТАКТ СОСТОЯНИЯ (А...
A9A26929
iOF/SD+OF КОНТАКТ СОСТОЯНИЯ (АКТИ 9)
5 ФАЛЬШ-МОДУЛЕЙ 9ММ НА DIN РЕЙ...
A9A27062
5 ФАЛЬШ-МОДУЛЕЙ 9ММ НА DIN РЕЙКУ(АКТИ 9)
ЗВОНКОВЫЙ ТРАНСФОРМАТОР iTR 8В...
A9A15216
ЗВОНКОВЫЙ ТРАНСФОРМАТОР iTR 8ВА 230В
ЩИТ.РОЗ. iPC DIN 2П+T 16A 250В...
A9A15306
ЩИТ.РОЗ. iPC DIN 2П+T 16A 250В
МОДУЛЬНЫЙ КОНТАКТОР iCT25A 2НО...
A9C20732
МОДУЛЬНЫЙ КОНТАКТОР iCT25A 2НО 230/240В АС 50ГЦ
ИМП РЕЛЕ iTL16A 1НО 230В АС 11...
A9C30811
ИМП РЕЛЕ iTL16A 1НО 230В АС 110В DC
ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИ...
A9D56616
ДИФФЕРЕНЦИАЛЬНЫЙ АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iDPN N VIGI 6KA 16A B 30MA A
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ iSW ...
A9S65363
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ iSW 3П 63A
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 2...

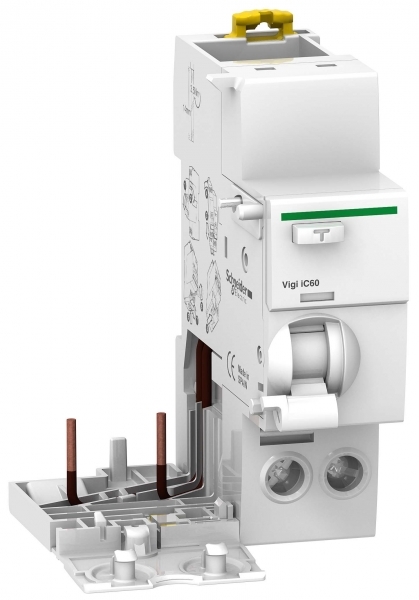

A9V51225
БЛОК ДИФФ. ЗАЩ. Vigi iC60 2П 25A 30mA A-ТИП
гребенчатая шинка 2Р 100А 12 м...
A9XPH212
гребенчатая шинка 2Р 100А 12 модулей
ПЫЛЕВЛАГОЗАЩИЩЕННЫЙ.КОРПУС.ЩИТ...
13975
ПЫЛЕВЛАГОЗАЩИЩЕННЫЙ.КОРПУС.ЩИТА KAEDRA 3МОД
ДИФФ.АВТ. DPN N VIGI 6КА 16A C...
A9N19665
ДИФФ.АВТ. DPN N VIGI 6КА 16A C 30МA AC
Продуктовая иерархия для A9F79216
| COS1 | Описание COS1 | COS2 | Описание COS2 | COS3 | Описание COS3 |
| 15RTP | Ритейл Проектная | AC9 | Acti9 | AIN | Acti9 (модульн. автоматы IC60N) |
Сертификаты
| Сертификат | |
| ТС RU С-FR.МЕ77.В.01155 | Скачать |
| ТС RU С-FR.МЕ77.В.03337 | Скачать |
| С-FR.ПБ49.В.00349 | Скачать |
| Acti9_Multi9_Compact_Masterpact_GV_GS_2017 | Скачать |
| Acti9_iC60N_iC60H_05_25_Bulgaria_2015 | Скачать |
| ACTI9_IC60N_IC60H_IC60L_05_25_2014 | Скачать |
| Acti9_iC60N_iC60H_India_2015 | Скачать |
| Acti9_iC60N_iC60H_05_25_Bulgaria_2020 | Скачать |
| Acti9_iC60N_iC60H_05-25_India_2020 | Скачать |
| ЕАЭС № RU Д-FR.РА01.В.18093_20 | Скачать |
| ЕАЭС № RU Д-FR.РА02.В.69537_22 | Скачать |
| Acti9_Multi9_Compact_Masterpact_GV_GS_2022 | Скачать |
| ЕАЭС № RU Д-FR.РА03.В.86562_22 | Скачать |
| ЕАЭС RU С-FR.МЕ77.В.00593_20 | Скачать |
| ЕАЭС N RU Д-FR.РА01.В.39614_23 | Скачать |
ETIM 7
| ETIM-класс | EC000042 | Модульный автоматический выключатель (автомат) |
| Степень защиты (IP) | EF005474 | IP20 (EV006405) |
| Тип напряжения | EF000187 | AC/DC (EV000509) |
| Номин. напряжение | EF000228 | 400 В |
| Частота | EF000416 | 50...60 Гц |
| Глубина установочная (встраив.) | EF000218 | 44.5 мм |
| Модульная ширина (общ. кол-во модульных расстояний) | EF002950 | 2 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | EF007343 | 1...16 мм² |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | EF007337 | 1...25 мм² |
| Номин. ток | EF000227 | 16 А |
| Подходит для скрытого монтажа (заподлицо) | EF006573 | false |
| Характеристика срабатывания (кривая тока) | EF000889 | C (EV000084) |
| Рабочая температура окружающей среды | EF007515 | -35...70 °C |
| Возможна дополнит. комплектация | EF008148 | true |
| Отключение нейтрали (N) | EF005997 | false |
| Степень загрязнения | EF002570 | 3 |
| Категория перенапряжения | EF002569 | 4 |
| Общ. количество полюсов | EF008618 | 2 |
| Количество защищенных полюсов | EF005548 | 2 |
| Класс токоограничения | EF002568 | 3 |
| Номин. напряжение изоляции Ui | EF001366 | 500 В |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | EF009555 | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | EF009556 | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | EF009557 | 20 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | EF009558 | 10 |
| Номинальное импульсное выдерживаемое напряжение Uimp | EF011980 | 6 |
Другие версии Etim
ETIM 6
| ETIM-класс | EC000042 | Модульный автоматический выключатель (автомат) |
| Степень защиты (IP) | EF005474 | IP20 (EV006405) |
| Тип напряжения | EF000187 | AC/DC (EV000509) |
| Номин. напряжение | EF000228 | 400 В |
| Частота | EF000416 | 50...60 Гц |
| Глубина установочная (встраив.) | EF000218 | 78.5 мм |
| Модульная ширина (общ. кол-во модульных расстояний) | EF002950 | 2 |
| Номин. ток | EF000227 | 16 А |
| Подходит для скрытого монтажа (заподлицо) | EF006573 | false |
| Характеристика срабатывания (кривая тока) | EF000889 | C (EV000084) |
| Возможна дополнит. комплектация | EF008148 | true |
| Отключение нейтрали (N) | EF005997 | false |
| Степень загрязнения | EF002570 | 3 |
| Категория перенапряжения | EF002569 | 4 |
| Общ. количество полюсов | EF008618 | 2 |
| Количество защищенных полюсов | EF005548 | 2 |
| Класс токоограничения | EF002568 | 3 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | EF009555 | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | EF009556 | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | EF009557 | 20 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | EF009558 | 10 |
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм. Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BB1 Оптимальное количество товара в упаковке относительно минимальной партии заказа. | 2 | 6 | шт. | 13606480093231 | 22 | 10 | 8.5 | см. | 1.36 | кг. | |
| PCE | 1 | 1 | шт. | 3606480093234 | 9.5 | 7.5 | 3.5 | см. | 218 | г. | |
| P12 | 4 | 528 | шт. | 120 | 80 | 45 | см. | 136.5 | кг. |
Логистические данные Нетто
| Ширина | 36 мм |
| Высота | 85 мм |
| Глубина | 78.5 мм |
Основные характеристики
| Наименование продукта | Acti 9 iC60 |
| Описание полюсов | 2P |
| Тип сети | Переменный ток постоянный ток |
| Категория применения | категория А в соответствии с EN 60947-2 категория А в соответствии с IEC 60947-2 |
| [in] номинальный ток | 16 А |
| Область применения | распределение |
| Число защищенных полюсов | 2 |
| Код кривой | C |
| Отключающая способность | 6000 А Icn в 400 V Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 36 кА Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 10 кА Icu в <= 125 V постоянный ток в соответствии с EN/IEC 60947-2 10 кА Icu в 380...415 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 кА Icu в 220...240 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 6 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 кА Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 |
| Стандарты | EN 60898-1 IEC 60947-2 EN 60947-2 IEC 60898-1 |
| Серия | iC60 Acti 9 |
| Соответствие требованиям по изоляции | да в соответствии с EN 60898-1 да в соответствии с EN 60947-2 да в соответствии с IEC 60898-1 да в соответствии с IEC 60947-2 |
| Код отключающей способности | N |
| Технология расцепителя | термомагнитный |
| Краткое название устройства | iC60N |
| Тип продукта | миниатюрный автоматический выключатель |
Дополнительные характеристики
| Монтажная опора | DIN-рейка |
| [ui] номинальное напряжение изоляции | 500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| Шаг 9 мм | 4 |
| Цвет | белый |
| Код совместимости | iC60 |
| Сегмент рынка | малые коммерческие предприятия |
| Совместимость распределительного блока с гребенчатыми шинами | Верхняя или нижняя: Да |
| Длина зачистки проводов | 14 мм для Верхняя или нижняя соединение |
| Момент затяжки | 2-2 Н-м Верхняя или нижняя |
| Тип управления | тумблер |
| Частота сети | 50/60 Гц |
| Индикатор положения контакта | да |
| Механическая износостойкость | 20000 циклы |
| Защита от замыкания на землю | отдельный блок |
| Предел электромагнитного отключения | 8 x In +/- 20 % |
| [ics] номинальная рабочая отключающая способность | 15 кА 75 % в соответствии с EN 60947-2 - 220...240 V Переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с EN 60947-2 - 380...415 V Переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с EN 60947-2 - 440 V Переменный ток 50/60 Гц 15 кА 75 % в соответствии с IEC 60947-2 - 220...240 V Переменный ток 50/60 Гц 7.5 кА 75 % в соответствии с IEC 60947-2 - 380...415 V Переменный ток 50/60 Гц 4.5 кА 75 % в соответствии с IEC 60947-2 - 440 V Переменный ток 50/60 Гц 27 кА 75 % в соответствии с IEC 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 27 кА 75 % в соответствии с EN 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 6000 А 100 % в соответствии с EN 60898-1 - 400 V Переменный ток 50/60 Гц 6000 А 100 % в соответствии с IEC 60898-1 - 400 V Переменный ток 50/60 Гц 10 кА 100 % в соответствии с IEC 60947-2 - 72...125 В постоянный ток 10 кА 100 % в соответствии с EN 60947-2 - 72...125 В постоянный ток |
| Класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
| Соединения – клеммы | единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий |
| Электрическая износостойкость | 10000 циклы |
| [up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
| Индикатор наличия напряжения | индикатор срабатывания |
| [в] номинальное рабочее напряжение | 220...240 V Переменный ток 50/60 Гц 400 V Переменный ток 50/60 Гц 380...415 V Переменный ток 50/60 Гц 440 V Переменный ток 50/60 Гц 12 ... 133 В Переменный ток 50/60 Гц 72...125 В постоянный ток |
| Вес нетто | 0.25 кг |
| Исполнение монтажа | стационарный |
Условия эксплуатации
| Степень загрязнения | 3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 |
| Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
| Относительная влажность | 95-95 % в 55-55 °C |
| Категория перенапряжения | IV |
| Рабочая температура окружающей среды | -35-70 °C |
| Степень защиты ip | IP20 в соответствии с МЭК 60529 IP20 в соответствии с EN 60529 |
| Высота над уровнем моря | 0...2000 м |
| Температура окружающей среды при хранении | -40-85 °C |
Гарантия на оборудование
| Гарантия | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
