A9K24106 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iK60 1П 6A C
A9K24106 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iK60 1П 6A C
Тариф: ШЭ (Москва)
Страна производитель: Болгария
Бренд: Schneider Electric
Референс: A9K24106
Описание: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iK60 1П 6A C
Дополнительное описание: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iK60 1П 6A C. Аппараты iK60 отвечают требованиям бытового (ГОСТ Р 50345) стандарта. Сочетают в функции защиты цепей от токов короткого замыкания и перегрузки. Выполнены из термостойкого и ударопрочного пластика белого цвета. Идеально сочетаются по дизайну с другими аппаратами и системой распределения серии Acti9.
Линейка: Acti9
Версия Etim: 7
Класс ETIM: EC000042
Скопировать ссылку на товар:
Скопировать URL
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 12 ...
A9XPH112
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 12 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
КОМПЛЕКТ 10 НАВЕСНЫХ БЛОКИРОВО...
A9A26970
КОМПЛЕКТ 10 НАВЕСНЫХ БЛОКИРОВОК ДЛЯ iC60, iID
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 24 ...
A9XPH124
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 24 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 6 М...
A9XPH106
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 6 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 57 ...
A9XPH157
ШИНКА ГРЕБЕНЧАТАЯ 1П (L1…) 57 МОД.18ММ 100А РАЗРЕЗАЕМАЯ

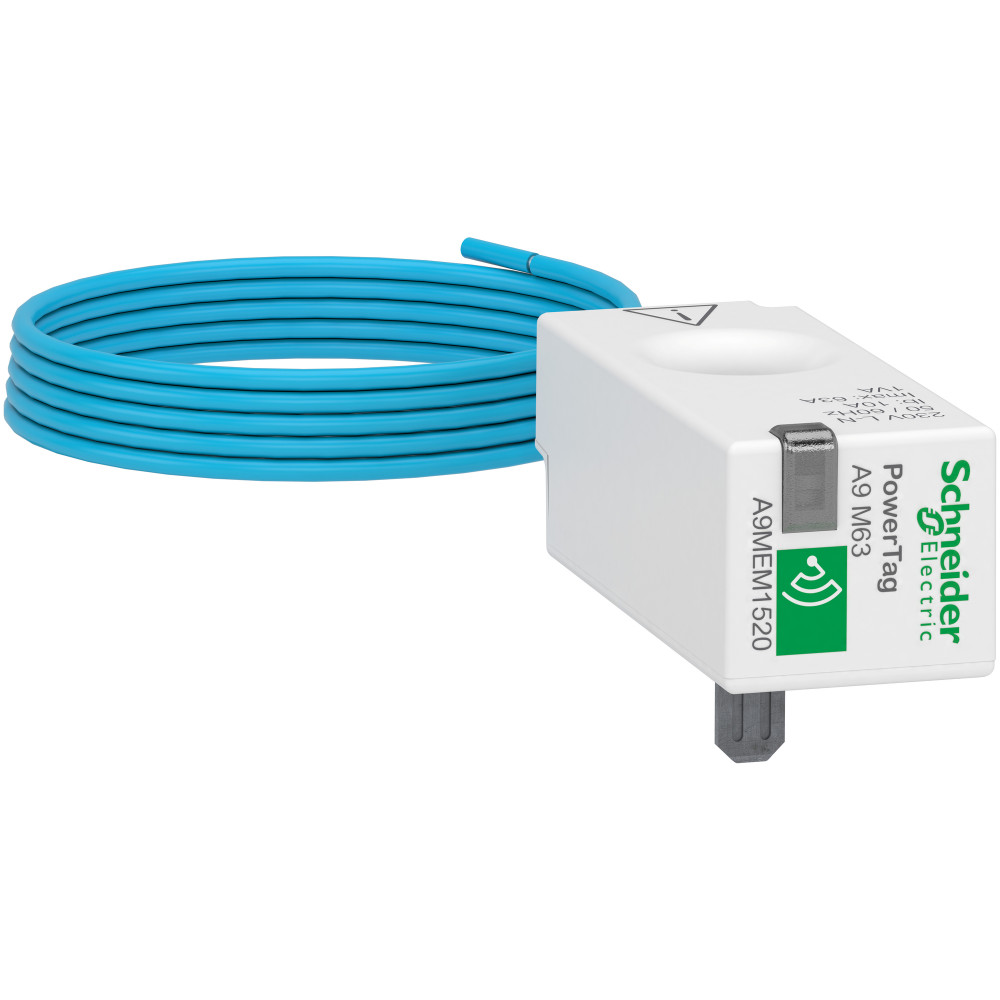

БЕСПРОВОДНЫЙ ДАТЧИК ACTI9 POWE...
A9MEM1520
БЕСПРОВОДНЫЙ ДАТЧИК ACTI9 POWERTAG 63А 1P + НЕЙТРАЛЬНЫЙ ПРОВОД =S=
ШИНКА ГРЕБЕНЧАТАЯ ДОП.+1П (Aux...
A9XAH157
ШИНКА ГРЕБЕНЧАТАЯ ДОП.+1П (AuxL1…) 57 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
ШИНКА ГРЕБЕНЧАТАЯ ДОП.+3П (Aux...
A9XAH657
ШИНКА ГРЕБЕНЧАТАЯ ДОП.+3П (AuxL1…AuxL2…AuxL3) 57 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
Продуктовая иерархия для A9K24106
| COS1 | Описание COS1 | COS2 | Описание COS2 | COS3 | Описание COS3 |
| 15PVF | Оборуд. SE FD OLD (Acti9, Easy9, Resi9) | AC9 | Acti9 | AIK | Acti9 (модульные автоматы IK60) |
Сертификаты
| Сертификат | |
| ТС RU С-FR.МЕ77.В.00553 | Скачать |
| ТС RU С-FR.МЕ77.В.03339 | Скачать |
| ЕАЭС № RU Д-FR.РА01.В.18093_20 | Скачать |
| ЕАЭС № RU Д-FR.РА02.В.69537_22 | Скачать |
| ЕАЭС № RU Д-FR.РА03.В.86562_22 | Скачать |
ETIM 7
| ETIM-класс | EC000042 | Модульный автоматический выключатель (автомат) |
| Степень защиты (IP) | EF005474 | IP20 (EV006405) |
| Тип напряжения | EF000187 | AC (EV000460) |
| Номин. напряжение | EF000228 | 230 В |
| Частота | EF000416 | 50...60 Гц |
| Глубина установочная (встраив.) | EF000218 | 44.5 мм |
| Модульная ширина (общ. кол-во модульных расстояний) | EF002950 | 1 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | EF007343 | 1...16 мм² |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | EF007337 | 1...25 мм² |
| Номин. ток | EF000227 | 6 А |
| Подходит для скрытого монтажа (заподлицо) | EF006573 | false |
| Характеристика срабатывания (кривая тока) | EF000889 | C (EV000084) |
| Рабочая температура окружающей среды | EF007515 | -25...60 °C |
| Возможна дополнит. комплектация | EF008148 | false |
| Отключение нейтрали (N) | EF005997 | false |
| Степень загрязнения | EF002570 | 2 |
| Категория перенапряжения | EF002569 | (NA) |
| Общ. количество полюсов | EF008618 | 1 |
| Количество защищенных полюсов | EF005548 | 1 |
| Класс токоограничения | EF002568 | 3 |
| Номин. напряжение изоляции Ui | EF001366 | 440 В |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | EF009555 | (NA) |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | EF009556 | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | EF009557 | (NA) |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | EF009558 | (NA) |
| Номинальное импульсное выдерживаемое напряжение Uimp | EF011980 | 4 |
Другие версии Etim
ETIM 6
| ETIM-класс | EC000042 | Модульный автоматический выключатель (автомат) |
| Степень защиты (IP) | EF005474 | IP20 (EV006405) |
| Тип напряжения | EF000187 | AC (EV000460) |
| Номин. напряжение | EF000228 | 230 В |
| Частота | EF000416 | 50...60 Гц |
| Глубина установочная (встраив.) | EF000218 | 44.5 мм |
| Модульная ширина (общ. кол-во модульных расстояний) | EF002950 | 1 |
| Номин. ток | EF000227 | 6 А |
| Подходит для скрытого монтажа (заподлицо) | EF006573 | false |
| Характеристика срабатывания (кривая тока) | EF000889 | C (EV000084) |
| Возможна дополнит. комплектация | EF008148 | false |
| Отключение нейтрали (N) | EF005997 | false |
| Степень загрязнения | EF002570 | 2 |
| Категория перенапряжения | EF002569 | (NA) |
| Общ. количество полюсов | EF008618 | 1 |
| Количество защищенных полюсов | EF005548 | 1 |
| Класс токоограничения | EF002568 | 3 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В | EF009555 | (NA) |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | EF009556 | 6 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | EF009557 | (NA) |
| Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | EF009558 | (NA) |
Логистические данные Брутто
| Тип упаковки | Уровень | Описание | Кол-во | Ед. изм. | Штрихкод | Длина | Ширина | Высота | Ед. изм. размера | Вес | Ед. изм. Веса |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PCE | 1 | 1 | шт. | 3606480087189 | 9.5 | 7.5 | 2 | см. | 99 | г. |
Логистические данные Нетто
| Ширина | 18 мм |
| Высота | 85 мм |
| Глубина | 78.5 мм |
Основные характеристики
| Наименование продукта | Acti 9 iK60 |
| Описание полюсов | 1P |
| Тип сети | Переменный ток |
| [in] номинальный ток | 6 А в 30 °C |
| Область применения | распределение |
| Число защищенных полюсов | 1 |
| Код кривой | C |
| Отключающая способность | 6000 А Icn в 230 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 |
| Стандарты | EN/МЭК 60898-1 |
| Серия | iK60 Acti 9 |
| Соответствие требованиям по изоляции | да в соответствии с EN/МЭК 60898-1 |
| Технология расцепителя | термомагнитный |
| Краткое название устройства | iK60N |
| Тип продукта | миниатюрный автоматический выключатель |
Дополнительные характеристики
| Монтажная опора | DIN-рейка |
| [ui] номинальное напряжение изоляции | 440 В Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 |
| Шаг 9 мм | 2 |
| Цвет | белый |
| Код совместимости | iK60 |
| Сегмент рынка | малые коммерческие предприятия |
| Длина зачистки проводов | 14 мм для Верхняя или нижняя соединение |
| Момент затяжки | 2-2 Н-м Верхняя или нижняя |
| Описание параметров блокировки | устройство для установки навесных замков |
| Тип управления | тумблер |
| Частота сети | 50/60 Гц |
| Индикатор положения контакта | нет |
| Механическая износостойкость | 20000 циклы |
| Защита от замыкания на землю | Без |
| Предел электромагнитного отключения | 5...10 x In |
| [ics] номинальная рабочая отключающая способность | 6000 А 100 % в соответствии с EN/МЭК 60898-1 - 230 В Переменный ток 50/60 Гц |
| Класс ограничения | 3 в соответствии с EN/МЭК 60898-1 |
| Соединения – клеммы | Зажим туннельного типа (Верхняя или нижняя) 1-25 мм² Жесткий Зажим туннельного типа (Верхняя или нижняя) 1-16 мм² Гибкий |
| Электрическая износостойкость | 10000 циклы |
| [up] номинальное импульсное выдерживаемое напряжение | 4 кВ в соответствии с EN/МЭК 60898-1 |
| Индикатор наличия напряжения | Индикация ВКЛ/ВЫКЛ |
| [в] номинальное рабочее напряжение | 230 В Переменный ток 50/60 Гц |
| Вес нетто | 100 г |
| Исполнение монтажа | защелкивающийся |
Условия эксплуатации
| Степень загрязнения | 2 в соответствии с EN/МЭК 60898-1 |
| Категория перенапряжения | III |
| Рабочая температура окружающей среды | -25-60 °C |
| Степень защиты ip | IP20 в соответствии с МЭК 60529 |
| Температура окружающей среды при хранении | -40-85 °C |
Гарантия на оборудование
| Гарантия | Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом |
