ATV310HU30N4E Преобраз. частоты ATV310 3кВт 380В 3ф

Продуктовая иерархия для ATV310HU30N4E

COS1	Описание COS1	COS2	Описание COS2	COS3	Описание COS3
15VSD	Приводная техника	VSE	Экономичная серия ПЧ	A10	Altivar 310

Сертификаты

Сертификат
ТС RU С-FR.ММ07.В.00057	Скачать
ТС RU С-FR.ММ07.В.00057	Скачать
atv_61_71_12_212_300_600_900_ats_01_22_48_rrr_20	Скачать
ЕАЭС RU С-FR.АБ53.В.03677_22	Скачать
ЕАЭС RU С-FR.АБ53.В.03677_22	Скачать

ETIM 7

ETIM-класс	EC001857	Частотный преобразователь (преобразователь частоты)
Степень защиты (IP)	EF005474	IP20 (EV006405)
Высота	EF000040	151 мм
Ширина	EF000008	140 мм
Глубина	EF000049	184 мм
С блоком управления	EF001538	true
Поддержка протокола SafetyBUS p	EF007527	false
Поддержка протокола PROFIsafe	EF007526	false
Поддержка протокола PROFINET IO	EF007525	false
Поддержка протокола PROFINET CBA	EF007524	false
Поддержка протокола Foundation Fieldbus	EF007522	false
Поддержка протокола EtherNet/IP	EF007521	false
Поддержка протокола DeviceNet Safety	EF007520	false
Поддержка протокола AS-Interface Safety at Work	EF007519	false
Поддержка протокола INTERBUS-Safety	EF006662	false
Поддержка протокола SERCOS	EF006657	false
Поддержка протокола других шинных систем	EF003062	false
Поддержка протокола SUCONET	EF003060	false
Поддержка протокола DeviceNet	EF003059	false
Поддержка протокола Data-Highway	EF003058	false
Поддержка протокола MODBUS	EF003057	true
Поддержка протокола KNX	EF003055	false
Поддержка протокола INTERBUS	EF003054	false
Поддержка протокола CAN	EF003053	false
Поддержка протокола PROFIBUS	EF003052	false
Поддержка протокола ASI	EF003051	false
Поддержка протокола TCP/IP	EF003050	false
Поддержка протокола LON	EF003017	false
С оптическим интерфейсом	EF003028	false
Количество HW-интерфейсов USB	EF003025	0
Количество HW-интерфейсов RS-485	EF003023	1
Количество цифров. выходов	EF001993	2
Количество цифров. входов	EF001992	6
Относительная симметрия сети, допуски по частоте	EF007454	5 %
Относительная симметрия сети, допуски по напряжению	EF007453	10 %
Макс. частота на выходе	EF007350	400 Гц
Допускается применение в жилых и коммерческих зонах	EF007295	true
Допускается применение в промышленной зоне	EF007294	true
С встроенными тормозными сопротивлениями	EF007293	false
Количество вход. фаз	EF007117	3 (EV000069)
Количество выход. фаз	EF006998	3 (EV000069)
Тип преобразователя	EF006978	U-Преобразователь напряжения (EV009484)
Возможно управление в 4-х квадрантах	EF006803	true
Частота сети	EF006783	50/60 Гц (EV008015)
Сетевое напряжение	EF006780	380...460 В
С возможностью подключения ПК (персонального компьютера)	EF006107	false
Количество других HW-интерфейсов	EF003027	0
Количество HW-интерфейсов Industrial Ethernet	EF003020	0
Количество HW-интерфейсов RS-422	EF003022	0
Количество HW-интерфейсов RS-232	EF003021	0
Количество параллельных HW-интерфейсов	EF003026	0
Количество HW-интерфейсов TTY	EF003024	0
Количество аналог. входов	EF001994	3
Количество аналог. выходов	EF001995	1
Количество интерфейсов PROFINET	EF006932	0
Макс. выход при линейной нагрузке при номин. выход. напряжении	EF007364	3
Макс. выход при квадратичной нагрузке при номин. выход. напряжении	EF007366	3
Макс. выходное напряжение	EF009560	460
Номинальный выходной ток I2N	EF009561	7.1
Степень защиты (NEMA)	EF011959	(NA)
Поддержка протокола для BACnet	EF011944	false

Другие версии Etim

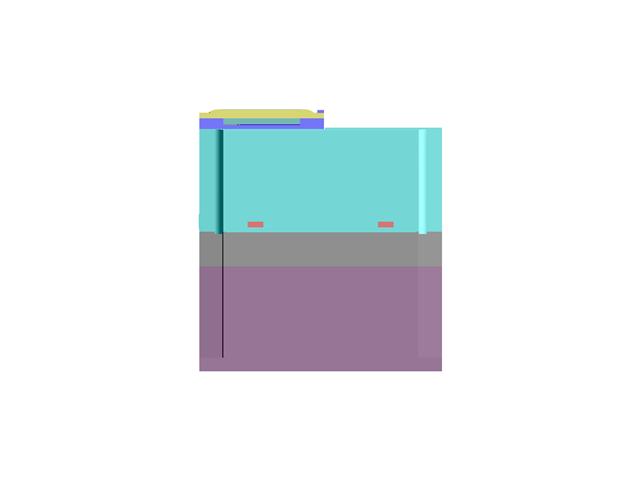

3D модели

Логистические данные Брутто

Логистические данные Нетто

Ширина	140 мм
Высота	151 мм
Глубина	184 мм

Условия эксплуатации

Стандарты	EN/IEC 61800-3
Степень загрязнения	2 в соответствии с EN/IEC 61800-5-1
Относительная влажность	5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
Рабочая высота	<= 1000 м без ухудшения номинальных значений
Электромагнитная совместимость	испытание на невосприимчивость к коммутационным помехам/коротким пакетам - контрольный уровень: уровень 4 в соответствии с EN/IEC 61000-4-4 испытание стойкости к с электролитическому разряду - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-2 стойкость к наведенным помехам - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-6 испытание на стойкость к радиочастотным помехам - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-3 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11 испытание невосприимчивости к импульсным помехам - контрольный уровень: уровень 3 в соответствии с EN/IEC 61000-4-5
Ударопрочность	15 gn для 11 мс в соответствии с EN/IEC 60068-2-27
Характеристики окружающей среды	стойкость к пылевому загрязнению класс 3S2 в соответствии с EN/IEC 60721-3-3 стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3
Рабочая температура окружающей среды	-10-55 °C без ухудшения номинальных значений 55-60 °C защитная крышка снята с верхней части привода с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
Степень защиты ip	IP20 без панели-заглушки на верхней части IP41 верхний
Температура окружающей среды при хранении	-25-70 °C

Дополнительные характеристики

Момент затяжки	1.2-1.4 Н-м
Выходное напряжение	380...460 В трехфазный
Частота коммутации	2...12 kHz регулируем.
Физический интерфейс	2-проводн. RS 485 для Modbus
Тип защиты	повышенное напряжение линии питания повышенное напряжение питания сверхток между выходной фазой и землей защита от перегрева короткое замыкание между фазами двигателя при обрыве фазы на входе в трехфазных тепловая защита двигателя от привода посредством непрерывной циркуляции I²t
Рабочее положение	вертикальный +/- 10 градусов
Электрическое соединение	зажим, зажимная способность: 1.5...4 мм² (L1, L2, L3, PA/+, PB, U, V, W)
Питание	внутреннее питание для регулировочного потенциометра: 5 В (4.75-5.25 В)пост. ток, <10 мА с защита от перегрузки и короткого замыкания внутреннее питание для логических входов: 24 В (20.4-28.8 В)пост. ток, <100 мА с защита от перегрузки и короткого замыкания
Тип дискретного входа	программируемый LI1...LI4 24 V 18...30 V
Служба обмена данными	регистр временного хранения считывания (03) 29 слов одиночный регистр записи (06) 29 слов составные регистры записи (16) 27 слов составные регистры чтения/записи (23) 4/4 слов идентификатор устройства считывания (43)
Тип дискретных входов	отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)
Скорость передачи	4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с
Протокол порта обмена данными	Modbus
Изоляция	между цепями питания и управления
Длительность выборки	10 мс для аналоговый вход 20 мс, допуск +/- 1 ms для логический вход
Рассеиваемая мощность, вт	80.24 Вт при In 508.9 Вт при In
Тип подключения	задаваемый ток AI1 0...20 mA 250 Ом задаваем. напряжение AI1 0...10 V 30 кОм задаваем. напряжение AI1 0...5 V 30 кОм
Тип аналогового выхода	AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит
Частота сети питания	50/60 Hz +/- 5 %
Тип дискретного выхода	логический выход LO+, LO- защищенный релейный выход R1A, R1B, R1C 1 переключающ.
Минимальный коммутируемый ток	5 мА в 24 В пост. ток для логическое реле
Макс. коммутируемый ток	2 А в 250 В пер. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле 2 А в 30 В пост. ток в индуктивн. загрузка cos phi = 0.4 L/R = 7 мс для логическое реле 3 А в 250 В пер. ток в резистивные загрузка cos phi = 1 L/R = 0 мс для логическое реле 4 А в 30 В пост. ток в резистивные загрузка cos phi = 1 L/R = 0 мс для логическое реле
Количество дискретных выходов	2
Количество дискретных входов	4
Тип разъема	RJ45 (на лицевой панели) для Modbus
Тип охлаждения	встроенный вентилятор
Кадр передачи	RTU для Modbus
Кол-во адресов	1-247 для Modbus
Предполагаемый линейный isc	5 кА
Непрерывный выходной ток	7.1 А в 4 kHz 36 А в 4 kHz
Макс. переходной ток	10.7 А для 60 с 39.6 А для 60 с
Выходная частота привода	0.5-400 Гц
Номинальн. частота коммутации	4 kHz
Тормозной момент	до 150 % номинального момента двигателя с тормозным резистором при высокой инерции до 70 % номинального момента двигателя без тормозного резистора
Компенсация проскальзывания вала двигателя	предустановленный на заводе регулируем.
Ошибка линеаризации	+/- 0,3 % от максимального значения для аналоговый вход
Программы ускорения и замедления	U S линейно от 0…999.9 с
Торможение до остановки	подачей пост. тока, <30 с
Разрешение по частоте	аналоговый вход: АЦП 10-разрядный дисплейный блок: 0,1 Гц
Постоянная времени	20 мс +/- 1 ms для изменения опорного значения
Полная мощность	7.3 кВ·А 31.2 кВ·А
Диапазон скоростей	43831
Переходная перегрузка по вращающему моменту	170-200 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
Профиль управления асинхронным электродвигателем	коэффициент энергосбережения бессенсорное векторное управление
Линейный ток	9.2 А 46.6 А
Количество в одном комплекте	комплект из 1 шт.
Назначение продукта	асинхронные электродвигатели
Количество аналоговых входов	1
Фильтр помех	без фильтра помех
Вес нетто	1.8 кг
Количество аналоговых выходов	1

Основные характеристики

Мощность двигателя, квт	3 кВт
Мощность двигателя, л.с.	4 лс
Стиль сборки	с радиатором
Уровень шума	50 дБ
Серия	Easy Altivar 310
Краткое название устройства	ATV310
Тип продукта	привод с регулируемой частотой вращения
Специальная область применения продукта	простая машина
Число фаз	трехфазный
[us] номинальное напряжение сети	380...460 В - 15...10 %

Гарантия на оборудование

Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
