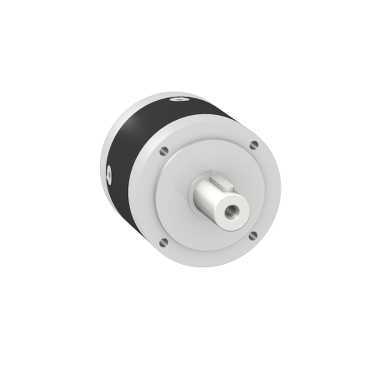

ILS2D852PB1A0 КОМПАКТНЫЙ ШАГ ПРИВОД LEXIUM ILS, D NET

Продуктовая иерархия для ILS2D852PB1A0

COS1	Описание COS1	COS2	Описание COS2	COS3	Описание COS3
15SRT	Servo	CSR	Integrated servo		Integrated servo

Сертификаты

Сертификат
ТС RU С-FR.МЕ79.В.00214	Скачать
ЕАЭС № RU Д-FR.БЛ08.В.00371_18	Скачать
ЕАЭС № RU Д-FR.БЛ08.В.01456_19	Скачать
ЕАЭС № RU Д-FR.РА03.В.81108_22	Скачать

ETIM 7

ETIM-класс	EC001851	Электродвигатель
Степень защиты (IP)	EF005474	IP54 (EV006419)
Количество полюсов	EF001391	6
Модель/исполнение	EF000010	Шаговый двигатель (EV006676)
Тип напряжения	EF000187	AC/DC (EV000509)
Номин. напряжение	EF000228	24 В
Рабочая температура	EF002393	0...50 °C
Конструктивное исполнение	EF000767	Прочее (EV000154)
Количество фаз	EF000351	3
Номин. частота	EF001663	50...60 Гц
Номин. ток	EF000227	5 А
Частота вращения	EF003974	(NA) 1/мин
Производительность	EF003976	(NA) кВт
Класс энергоэффективности	EF000758	Прочее (EV000154)
Рабочий цикл	EF008908	Прочее (EV000154)
Типоразмер соотв. IEC	EF009243	(NA)
КПД при полной нагрузке	EF009244	(NA)
Кратность пускового тока	EF009245	0
Кратность пускового момента	EF009246	0
Отношение крутящего момента	EF009247	0
Напряжение антиконденсационного нагревателя	EF009248	(NA)
Выходная мощность антиконденсационного нагревателя	EF009249	(NA)
С резистором с положительным температурным коэффициентом	EF009250	false
С термометром сопротивления	EF009251	false
Тип искробезопасности	EF009252	Нет (EV000494)
Возможность перегрузки	EF009253	false
Метод охлаждения	EF009254	Прочее (EV000154)
Тип конца вала	EF009255	Прочее (EV000154)
Вакуумная пропитка под давлением (VPI)	EF009256	Прочее (EV000154)
С контролем частоты	EF022077	false
Подшипник	EF023012	Прочее (EV000154)
Класс изоляции по IEC	EF023092	Прочее (EV000154)
С антиконденсацией	EF024474	false
Номинальный крутящий момент	EF025725	4
Коэффициент мощности	EF025740	(NA)
Степень защиты (NEMA)	EF011959	(NA)

Другие версии Etim

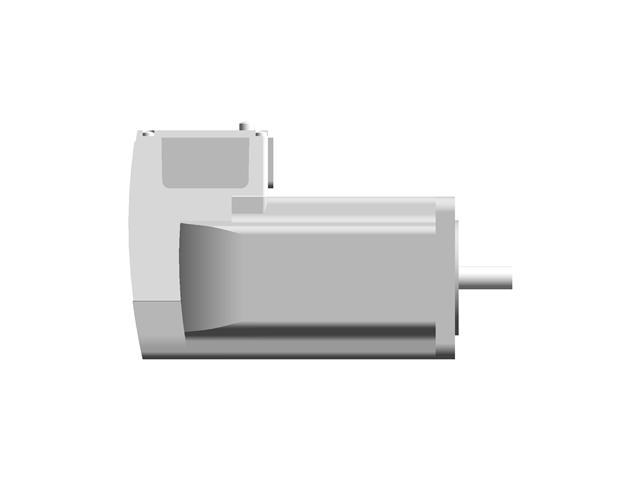

3D модели

Логистические данные Брутто

Логистические данные Нетто

Ширина

170.6 мм

Дополнительные характеристики

Код совместимости	ILS
Тип защиты	короткое замыкание на выходе защитное отключение двигателя при превышение вращате перегрузка по выходному напряжению
Тип вх/вых.	4 сигнала (каждый используется как входной или выходной)
Интерфейс для конфигурирования при вводе в эксплуатацию	RS485 Modbus TCP (9,6, 19,2 и 38, кбод)
Потребляемый ток	5000 мА максимальный длительно допустимый
Напряжение дискретного выхода	23...25 В
Пределы напряжения питания	18-55 В
Ток дискретного входа	10-10 мА при 24 В для защищенный вход 2-2 мА при 24 В для сигнальный интерфейс 24 В
Скорость передачи	125, 250, 500 кБод
Соответствующий номинал предохранителя	16 А
Макс. коммутируемый ток	100 мА на выход 200 мА Общий
Тип охлаждения	естественная конвекция
Число фаз сети	1
Второй вал	без конца второго вала
Диаметр вала	12 мм
Длина вала	30 мм
Тип обратной связи	Указатель импульса
Размер фланца двигателя	85 мм
Кол-во выхлопных труб двигателя:	2
Инерция ротора	2.2 кг·см²
Максимальная радиальная сила fr	100 N
Максимальная осевая сила fa	170 N (усилие растяжения) 30 N (сила сжатия)
Диаметр центрирующего кольца	60 мм
Глубина центрирующего кольца	2 мм
Количество монтажных отверстий	4
Диаметр монтажных отверстий	6.5 мм
Диаметр окружности монтажных отверстий	99 мм
Погрешность	+/- 6 угл. мин.
Срок службы в часах	20000 ч подшипник
Конец вала	без пазов
Пиковый пусковой момент	4 Н·м
Непрерывный крутящий момент	4 Н·м
Разрешающая способность обратной связи по скорости	20000 точка/оборот
Определение параметров	ILS2_852P
Описание напряжения питания	одна фаза 48 В= одна фаза 24 В=
Напряжение 1	24 В
Напряжение 1 скорость 1	170.586 об/мин
Напряжение 1 скорость 1 макс.	170.586 об/мин
Коэффициент 1_0	43.332 Н·м
Коэффициент 1_1	-32.21 Н·м/об/мин
Коэффициент 1_2	8.058 Н·м/об/мин²
Коэффициент 1_3	-0.681 Н·м/об/мин³
Напряжение 2	48 В
Напряжение 2 скорость 2	341.18 об/мин
Напряжение 2 скорость 2 макс.	341.18 об/мин
Коэффициент 2_0	-8.544 Н·м
Коэффициент 2_1	25.388 Н·м/об/мин
Коэффициент 2_2	-12.128 Н·м/об/мин²
Коэффициент 2_3	1.603 Н·м/об/мин³
Тип кривой	полулогарифмический
Маркировка	CE
Максимальная механическая скорость	3000 об/мин
Вес нетто	3.6 кг
Способ монтажа	фланец
Предельный уровень напряжения (состояние 0)	-3...4.5 В
Предельный уровень напряжения (состояние 1)	15...30 В

Условия эксплуатации

Стандарты	МЭК 61800-3, ред. 2 EN 50347 EN 61800-3 :2001, среда 2 МЭК 60072-1 EN/IEC 50178 EN/IEC 61800-3 EN 61800-3: 2001-02
Относительная влажность	15-85 % без образования конденсата
Рабочая высота	<= 1000 м Без ухудшения номинальных значений
Виброустойчивость	20 m/s² (частота= 10-500 Гц) 10 циклов в соответствии с EN/IEC 60068-2-6
Ударопрочность	150 м/с² 1000 ударов в соответствии с EN/IEC 60068-2-29
Допустимая температура воздуха вокруг устройства	105 °C усилитель мощности 110 °C двигатель
Рабочая температура окружающей среды	40-55 °C (с уменьшением номинальной мощности на 2 % на каждый дополнительный °C) 0-40 °C (Без ухудшения номинальных значений)
Степень защиты ip	втулка вала: IP41 в соответствии с EN/IEC 60034-5 для всего, кроме втулки вала: IP54 в соответствии с EN/IEC 60034-5
Сертификаты	UL TÜV cUL
Температура окружающей среды при хранении	-25-70 °C

Основные характеристики

Тип сети	Постоянный ток (DC)
Электрическое соединение	разъем печатной платы
Номинальный вращательный момент	4 Н·м
Номинальная скорость	180 rpm в 24 В 360 rpm в 48 В
Тормоз	без
Серия	встроенный привод Lexium
Тип двигателя	3-фазный шаговый двигатель
Кол-во полюсов двигателя	6
Интерфейс связи	DeviceNet, интегрированный
Тип обмотки	средняя скорость вращения и среднего крутящего момента
Тип зубчатой передачи	без
Пусковой момент при заторможенном роторе	4 Н·м
Краткое название устройства	ILS
Тип продукта	встроенный привод управления перемещением
Число фаз	однофазный
Номинальное напряжение питания	24 В 48 В

Гарантия на оборудование

Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
