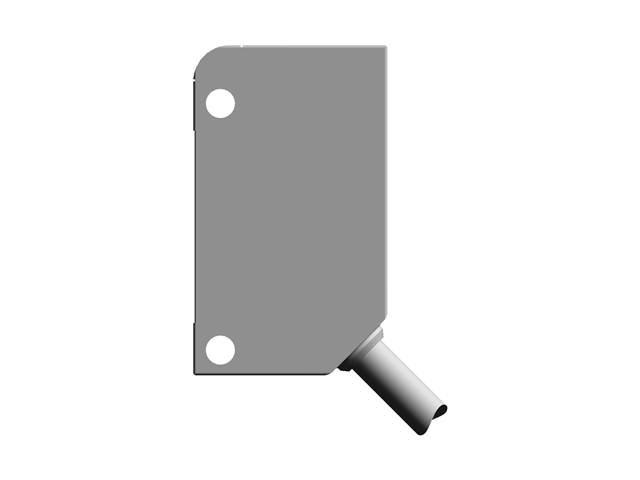

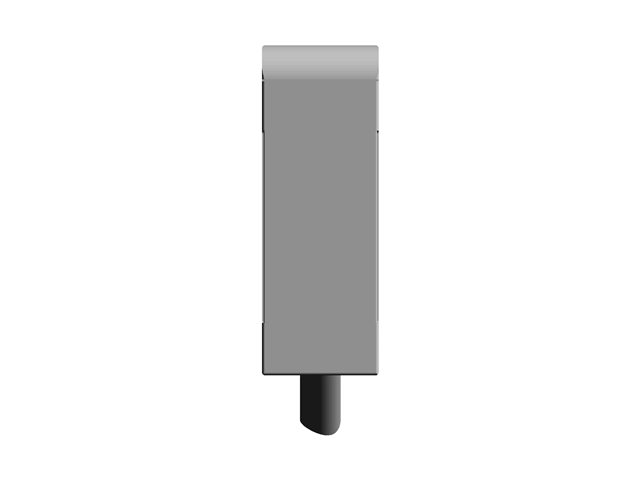

XUM0APSAL2 ФОТОЭЛЕКТРИЧЕСКИЙ ДАТЧИК NO/NC PNP XUM0APSAL2

Продуктовая иерархия для XUM0APSAL2

COS1	Описание COS1	COS2	Описание COS2	COS3	Описание COS3
15DIP	Компоненты автоматизации	ELS	Электронные датчики	FES	Фотоэлектричесике датчики

Сертификаты

Сертификат
ЕАЭС № RU Д-FR.ММ07.В.00064	Скачать
ЕАЭС № RU Д-FR.ММ07.В.00064	Скачать
ЕАЭС № RU Д-FR.РА03.В.81922_22	Скачать
ЕАЭС № RU Д-FR.РА03.В.81922_22	Скачать

ETIM 7

ETIM-класс	EC002716	Односторонний световой барьер
Тип подключения	EF003961	Кабель (EV000136)
Номин. напряжение питания цепи управления Us постоян. тока DC	EF003980	12...24 В
Номин. напряжение питания цепи управления Us AC 60 Гц	EF003979	(NA) В
Номин. напряжение питания цепи управления Us AC 50 Гц	EF003978	(NA) В
Степень защиты (IP)	EF005474	IP65 (EV006421)
Тип напряжения	EF000187	DC (EV000461)
Подходит для функций безопасности	EF001597	false
Конструкция корпуса	EF004008	Спец. конструкция (EV006688)
Материал корпуса	EF001596	Пластик (EV000139)
Длина датчика	EF007334	(NA) мм
Высота датчика	EF007283	34 мм
Ширина датчика	EF007094	20 мм
Макс. ток на защищенном выходе	EF004035	(NA) мА
Категория взрывобезопасности по пыли	EF003998	Нет (EV000494)
Категория взрывобезопасности по газу	EF003997	Нет (EV000494)
Тип переключающего (коммутационного) выхода	EF003962	PNP (EV000510)
Протокол интерфейса для связи по обеспечению безопасности	EF003956	Прочее (EV000154)
Количество защищённых контактов с потенциалом	EF003952	0
Количество полупроводниковых выходов с защитой	EF003951	0
Количество сигнальных выходов с электрич. потенциалом	EF003946	0
Количество полупроводниковых выходов с сигнальными функциями	EF003945	1
Температура эксплуатации	EF002386	-25...55 °C
С функцией контроля нижестоящих коммутационных аппаратов	EF004052	false
Диаметр датчика	EF007111	(NA) мм
Материал оболочки кабеля	EF004136	Прочее (EV000154)
Тип функционал. переключателей	EF003963	Программируемый/конфигурируемый (EV006660)
Частота коммутируем. тока	EF003587	250 Гц
Номин. расстояние срабатывания	EF008289	10000 мм
С другим аналог. выходом	EF007485	false
С рефлектором	EF007448	false
Макс. дистанция переключения	EF007367	14000 мм
С коммуникационным интерфейсом SSI	EF007316	false
С коммуникационным интерфейсом SSD	EF007315	false
С коммуникационным интерфейсом RS-485	EF007314	false
С коммуникационным интерфейсом RS-422	EF007313	false
С коммуникационным интерфейсом RS-232	EF007312	false
С коммуникационным интерфейсом PROFIBUS	EF007311	false
С коммуникационным интерфейсом INTERBUS	EF007310	false
С коммуникационным интерфейсом Ethernet	EF007309	false
С коммуникационным интерфейсом DeviceNet	EF007308	false
С коммуникационным интерфейсом CANOpen	EF007307	false
С коммуникационным интерфейсом AS-Interface	EF007306	false
С аналог. коммуникационным интерфейсом	EF007305	false
Аналог. выход 4....20 мА	EF006810	false
Аналог. выход -10В...+10 В	EF006809	false
Аналог. выход 0...20 мА	EF006808	false
Аналог. выход 0...10 В	EF006807	false
Материал оптической поверхности	EF004134	Пластик (EV000139)
Предварительное уведомление о недостаточности	EF004129	false
Время срабатывания	EF004094	2 мс
С блокировкой перезапуска	EF004054	false
Комплект поставки односторонней системы	EF004032	Приёмник (EV006591)
Тип света	EF004029	Инфракрасный свет (EV006604)
С временными функциями	EF003582	false
Макс. выход. ток	EF001315	100 мА
Способ настройки	EF003994	Обучаемый (EV006707)
Выход. сигнал переключающего устройства (OSSD) в положении Верхний	EF004102	(NA) В
Дальность передачи в сфере безопасности	EF004098	(NA) м
Функция переключения	EF007503	Переключение при затемнении (EV006584)
Категория безопасности согл. IEC 61496-1	EF004105	1 (EV000599)
Длина волны датчика	EF004132	(NA) нм
Угол открытия	EF002642	0 °
Класс безопасности электрооборудования	EF003982	Класс безопасности 0 (EV006677)
Класс защиты лазера	EF004027	Прочее (EV000154)
Световое пятно	EF004030	(NA) мм²
Мин. расстояние отражения	EF004046	(NA)
Номер по AWG (Американский сортамент проводов)	EF007010	(NA)
Степень защиты (NEMA)	EF011959	(NA)

Другие версии Etim

3D модели

Логистические данные Брутто

Логистические данные Нетто

Ширина	12 мм
Высота	34 мм
Глубина	20 мм

Дополнительные характеристики

Частота коммутации	<= 250 Hz
Номинальное напряжение питания [us]	12...24 V пост. ток с защита от включения с обратной полярностью
Тип выхода	полупроводниковых выхода
Потребляемый ток	35 мА холостой ход
Светодиодный индикатор состояния	1 светодиод (зеленый) для питание 1 светодиод (красный) для нестабильность 1 светодиод (желтый) для состояние выхода
Материал шкафа	PBT
Коммутационная способность, ма	<= 100 мА (защита от перегрузки и короткого замыкания)
Материал изоляции провода	PvR
Материал линзы	PMMA
Макс. дальность обнаружения	14 м сквозной луч 4 м поляризов. рефлексный 0.1 м рассеивание, с подавлением фона 0.55 м рассеянный
Добавьте на выходе	с выходом аварийной сигнализации, 50 мА
Установка	самообучение
Maximum voltage drop	<1.5 В (замкнутое состояние)
Maximum delay response	2 мс
Maximum delay recovery	2 мс
Maximum delay first up	100 мс
Вес нетто	0.05 кг

Основные характеристики

Электрическое соединение	кабель
Длина кабеля	2 м
Тип дискретного выхода	PNP
Материал	пластик
[sn] номинальная дальность обнаружения	3-3 м поляризов. рефлексный требуется отражатель XUZC50 10-10 м сквозной луч требуется передатчик XUM0AKSAL2T 0.1-0.1 м рассеивание, с подавлением фона 0.4-0.4 м рассеянный
Серия	OsiSense XU
Название серии	универсальный многорежимный
Конструкция датчика	миниатюрный
Наименование датчика	XUM
Тип выходного сигнала	дискретный
Способ электромонтажа	3-проводн.
Функция дискретного выхода	1 Н.О. или 1 Н.З. программир.
Тип электронного датчика	фотоэлектрический датчики
Система обнаружения	многорежимный
Диапазон измерения	> 0...10 м
Излучение	инфракрасный рассеянный инфракрасный рассеивание, с подавлением фона инфракрасный сквозной луч красный поляризов. рефлексный
Специальная область применения продукта	-
Тип питания	пост. ток

Условия эксплуатации

Виброустойчивость	7 gn, амплитуда = +/- 1,5 мм (f = 10-55 Гц) в соответствии с IEC 60068-2-6
Ударопрочность	30 gn (продолжительность = 11 мс) в соответствии с IEC 60068-2-27
Рабочая температура окружающей среды	-25-55 °C
Степень защиты ip	N/A N/A
Сертификаты	UL CE CSA
Температура окружающей среды при хранении	-40-70 °C

Гарантия на оборудование

Гарантия

Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
